Зонт вытяжной встраиваемый для конвекционной печи (далее зонт) используется для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе
вытяжной вентиляции (диаметр отводящей трубы и дымохода должны быть не менее 270 мм) с выносным или встроенным вентилятором на объектах общественного питания.

Зонт состоит из трех основных частей: корпуса, съемного лабиринтного фильтра, осевого вентилятора. Лабиринтный фильтр легко вынимается и его необходимо периодически чистить. В корпусе зонта имеется герметичная ванна, куда стекает масло, жир и вода с лабиринтных фильтров.

Разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит сквозь фильтр и удаляется из помещения очищенным. При ударе
о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну.

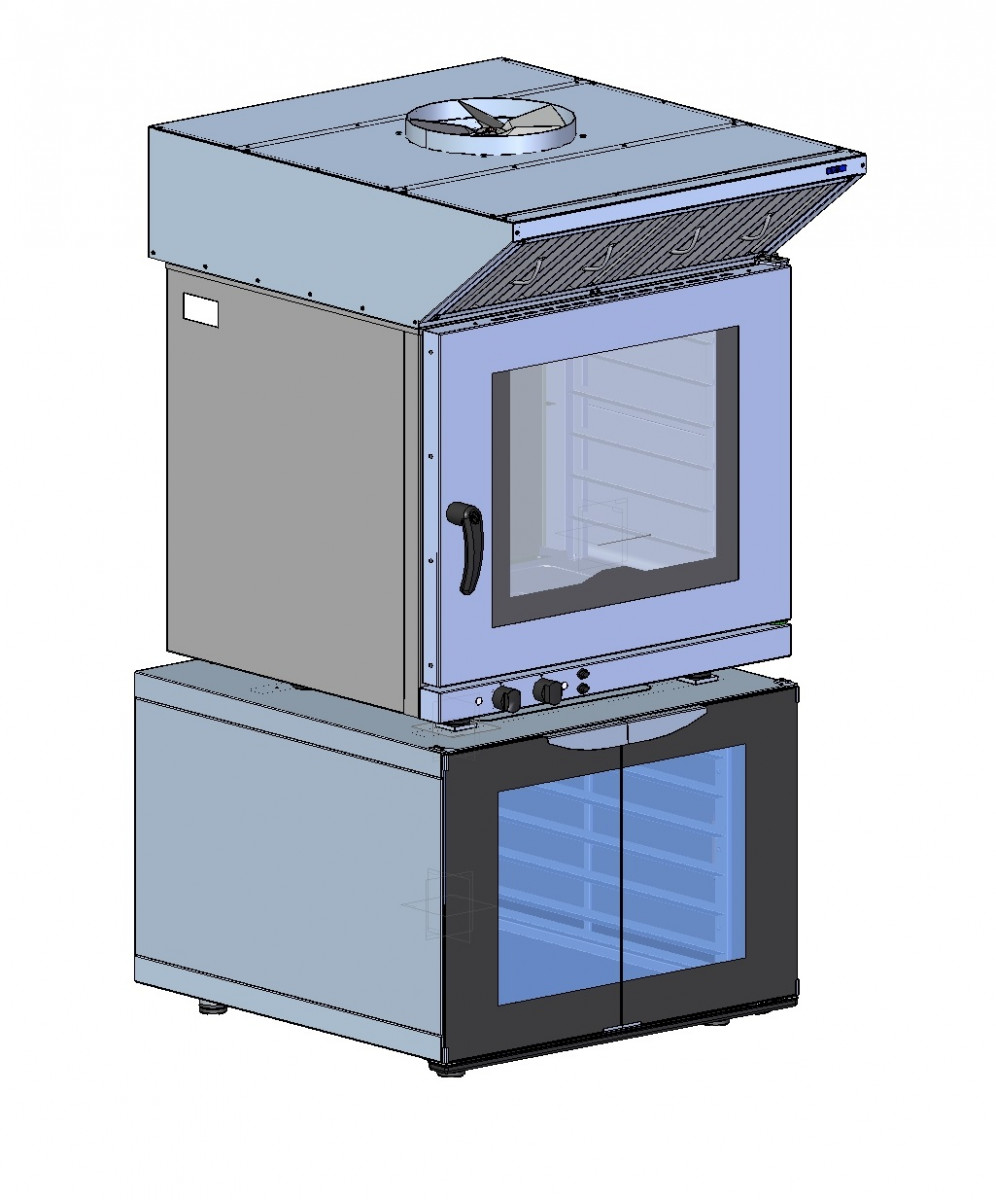

Зонт ЗВВ-6-6/4 устанавливают на конвекционную печь типа КЭП-6 и подсоединяют к конвекционной печи с помощью кабеля питаня (2 м, с заземлением). Зонт фиксируется с помощью винтов М5 к крыше конвекционной печи (предварительно нужно совместить трубки вывода пара с отверстиями в ванне зонта). Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить шаровой кран для слива жидкости.
Совместимое изделие КЭП-6
Суммарная мощность зонта, Вт 120
Напряжение, В 230
Тип фильтра лабиринтный
Воздухопроизводительность, м3/ч 1400
Скорость движения воздуха в рабочей зоне зонта, м/с 0,4
Количество установленных вентиляторов, шт. 1
Количество установленных лабиринтных фильтров, шт. 2
Габаритные размеры, мм 867х1079х251(300)
Масса, кг 29
